Chroma 61860回收式電網模擬電源

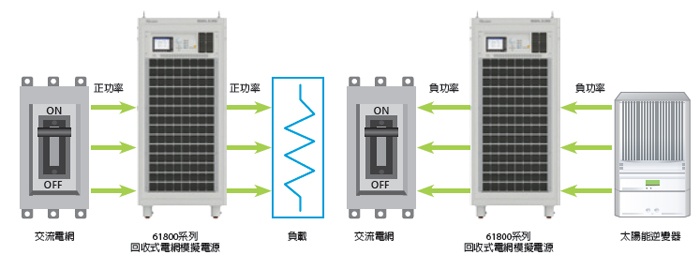

      Chroma 61860回收式電網模擬電源是一款定電壓輸出的可編程交流電源，可應用于一般用電產品(例如: 家電產品，開關式電源)的測試，測試時Chroma 61860回收式電網模擬電源會對負載輸出功率，通過拉載過電流設定(OCP)功能來保護Chroma 61860。當待測物為能將能量回饋到電網的產品(例如:太陽能逆變器，雙向充放電機)等分散式發電設備時，Chroma 61860在輸出電壓的同時，若偵測到輸出得功率為”負(-)”功率時，Chroma 61860就會啟動能源回收機制，將逆變器所產生的逆灌電流/負功率能量轉換到交流電網。通常的交流電源無法承受待測物回灌的能量。Chroma 61860可應用到正負電壓/電流正反方向的四象限，且具備能源回收功能，正足以成為電網模擬電源。

 四象限、能源回收功能

      除了分散式電源測試應用外，Chroma 61860回收式電網模擬電源還可符合智能電網和電動汽車相關的測試應用，例如:電動車對電網測試(V2G)、能源儲存系統測試(ESS)。61860回收式電網模擬電源不僅產品研發階段使用，也可應用于產品品質驗證和生產階段。

      Chroma 61860使用數位式控制技術， 可在相電壓300V及30Hz到100Hz頻率的輸出范圍下，提供功率。不僅可輸出純交流電壓，還有AC+DC輸出模式來擴大應用，測試直流偏壓成份。另外能提供方均根電流的3倍峰值連續輸出，適用于做待測物的輸入涌浪電流測試。

      除了可輸出平穩的電壓和頻率外，Chroma 61860提供強大編輯功能模式(STEP/PULSE/LIST)，可模擬多種電網異常及擾動狀態以符合測試需求。STEP和PULSE模式提供來單步或連續的電壓變動。此功能常用來模擬電源干擾，例如周期瞬降，瞬間高壓，電壓漸降等。使用者可使用LIST模式來編輯更復雜的測試波形，包含100個序列可設定開始與結束的狀態，波形成份可含AC和DC，幾乎可組成想要的所有信號波形。運用這些模式，Chroma 61860可模擬各種各樣的電壓瞬降，中斷和變異的波形，同時做為符合IEC 61000-4-11(認證前測試)和-4-13/ -4-14/ -4-28的法規免疫性測試。

      使用者可應用SYNTHESIS(合成)功能，以50Hz或60Hz為基本頻率，來設定40階的諧波成份，形成周期性的失真波形。另外提供INTERHAR功能，這是用來在基頻之外，設定另一個非諧波的變動頻率成份，可從0.01Hz掃描到2400Hz，能幫助發現待測物輸入端的諧振點或抗干擾的脆弱點。

      Chroma 61860提供前面板的LCD顯示器和鍵盤，讓使用者容易手動操作，或是可透過標準配備的介面GPIB、RS-232、USB及乙太網路接口來進行電腦的控制。
