上期介紹到燈具的配光曲線定義、類型、及如何讀懂一些常見的配光曲線圖。同直觀的配光圖形相比較，光源（燈具）配光曲線文件的電子格式----IES文件則顯得非常神秘。IES用縮略圖看到的是它的子午面配光曲線圖，也就是它的極坐標曲線圖，而用記事本格式打開，你未必就能再識得它，這就是它神秘所在。

美國LSI 6440T測試的3D配光圖

      下面我們以GSC實驗室利用美國LSI 6440T分布光度計測試的Example.ies文件為例，逐條詳細講解，揭開其神秘面紗。
IESNA:LM-63-2002
      目前使用的2002年標準已獲得美國國家標準學會(ANSI)批準認可，IESNA LM-63-2002已經成為北美使用的配光文件格式“*.ies”。
[TEST] Lab-2015-0504
      GSC檢測報告的編號。
[TESTLAB] LSI 6440T
      實驗室名稱美國LSI公司。
[TESTDATE] 2015-5-3
      檢測時間，即2015年5月3日。
[ISSUEDATE] XX-XXX-2014
      燈具制造商發行IES文件的日期
[LAMPPOSITION]
      它指的是虛擬點光源的坐標位置，基本上會以0，0坐為坐標圓點。
[MANUFAC] XX照明有限公司
      燈具制造廠商XX照明有限公司。
TILT=NONE
      NONE表示此款燈具的光源傾斜產生的光輸出變化為“光輸出無變化”。

1 -1 1.000 73 17 1 2 0.007 0.006 0.003
1.000 1 43.5
      依次表示光源數量（1）、起始光通量（-1）、光強值的倍數（通常是1.000）、垂直角度的個數（73）、水平角度的個數（17）、測試類型Type C(1)、單位meter（2）、發光面寬度width(0.007)、發光面長度length（0.006）、發光面高度height(0.003)、安定器系數（1.000）、未來使用系數（1）、燈具輸入功率（43.5W）。

0.00 2.50 5.00 7.50 ......175.00 177.50 180.00 （共73個數據）

      光度測定報告中的垂直角度以2.5°遞增，對于Type C測試平面，第一個值是0°最后一個值是180°。

0.00 22.50 45.00 67.50  ... ...  292.50 315.00 337.50 360.00（共17個數據）

      光度測定報告中的水平角度以22.5°遞增，對于Type C測試平面，第一個值永遠是0°。

1971.95 1968.53 1960.91 ... ... 0.0 0.0 0.0（此處有省略，共73個數據）

1972.23 1969.88 1961.22 ... ... 0.0 0.0 0.0（同上）

1973.19 1971.13 1962.88 ... ... 0.0 0.0 0.0（同上）
... ...
... ...（此處省略11列，共17列數據）
... ...
1973.19 1971.13 1962.88 ... ... 0.0 0.0 0.0 （此處有省略，共73個數據）
1972.23 1969.88 1961.22 ... ... 0.0 0.0 0.0 （同上）
1971.95 1968.53 1960.91 ... ... 0.0 0.0 0.0 （同上）
      從第一行到最后一行中每一行水平角度的所有光強值。而每一列對應于垂直角度的所有光強值。以上數據雖很多，意思很簡單，它們其實是與那兩個角度數據對應的光強值。

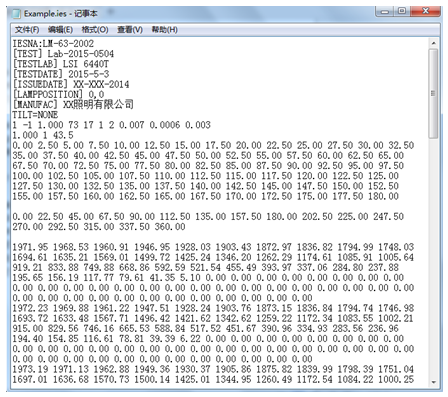

       以上就是內容較為完整的IES文件。為了加深認識和理解，可以對照查看下圖。

      相信通過本期文章的講解，大家會覺得IES文件其實并沒多么神秘，它只是一種以數據形式表現的配光曲線而已。其實這些數據的變化與配光曲線的走向是一一對應的，也正因?yàn)橛辛诉@些數據才繪制出如此漂亮直觀的配光圖形。
      如果你足夠的了解它，你甚至還可以修改它，做出自己想要的IES文件。另外結合上期對配光曲線的認知，相信你對燈具的測試參數結果認知、判斷、處理、分析能夠達到一個新的高度。
