對于光路的分析，可能是很多人都沒注意到的一點。下面我們對兩個品牌的產品做一下分析，來看看其其光路上是否存在問題：

1、L品牌產品的光路圖

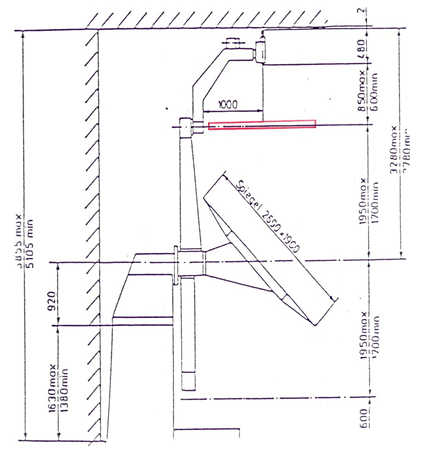

L 品牌 GO-2XXX產品實際尺寸圖

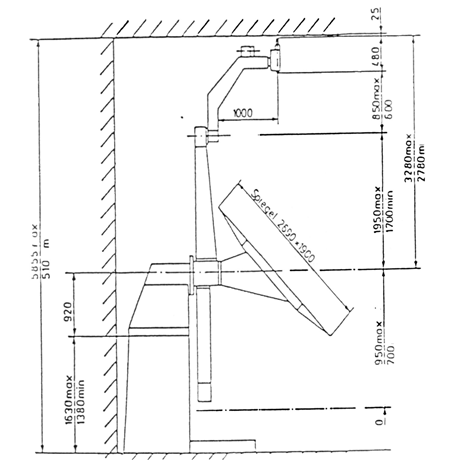

L 品牌 GO-2XXX產品實際尺寸圖

注：紅線代表其最大測試燈具尺寸2m

光路圖

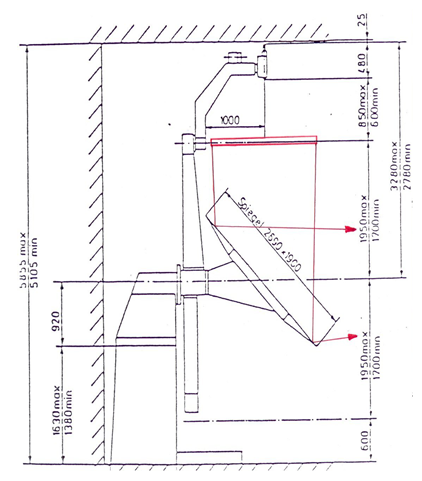

注：該圖表明，燈具左端發出的光通過鏡子最上端反射后，變成水平方向的光，送到遠端探測器；同理，燈具最右端發出的光通過鏡子最下端反射后，變成水平方向的光，送到遠端探測器。

光路圖

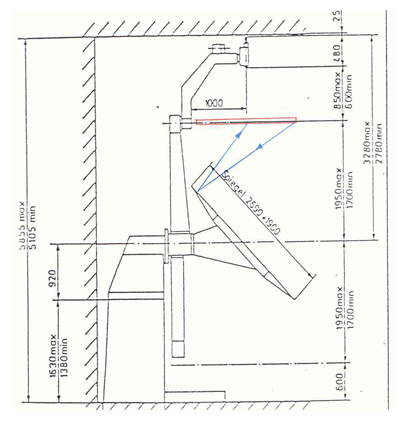

注：燈具最右端的光發射到鏡子最上端，會反射回燈具表面。

光路圖

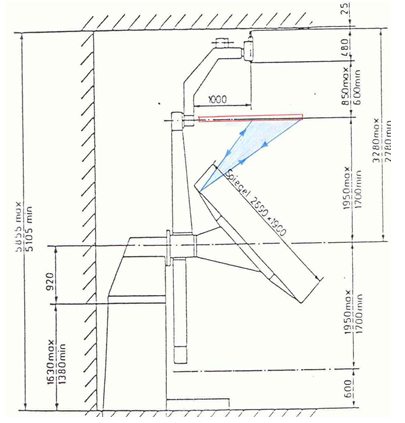

注：同理，燈具上某點的光發射到鏡子最上端，反射回鏡子最右端。所以在此發射點與反射點區域內的光，都有可能是二次反射光。

光路圖

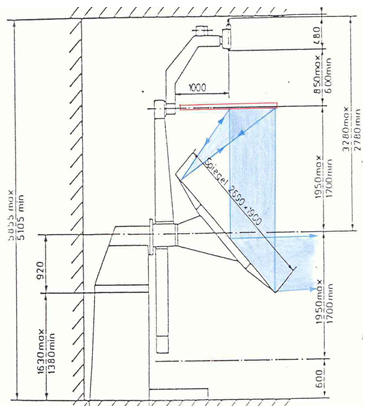

注：當二次反射光到達燈具表面后，由于燈具表面的不確定性，所以可能有一部分光被再次反射向鏡子，并變成水平方向的光，射向探測器，從而形成了二次反射光。這部分光就是一個很大的誤差源。

2、LSI產品的光路圖

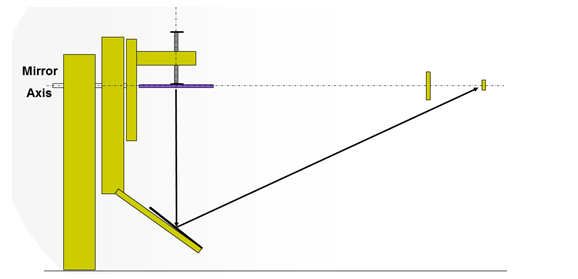

較理想的光路圖

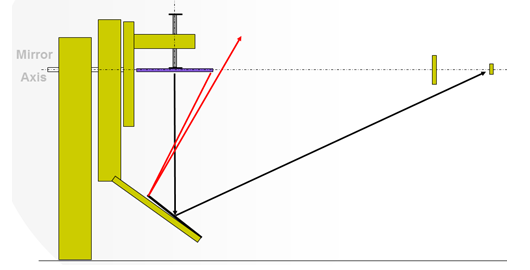

燈具最遠端光線射向鏡子最近端后的反射光路圖

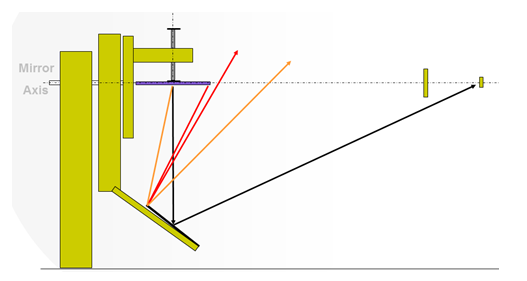

燈具最近端光線射向鏡子最近端后的反射光路圖

      從以上三圖可以看出，LSI公司產品在設計時，對于二次反射光線做了充分考慮，并在光路的幾何結構上做了處理，不會產生二次反射的問題。
